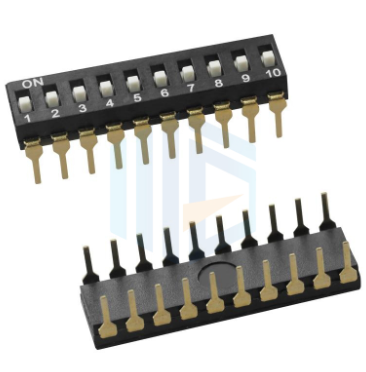

IP68級防水直插形撥碼開關作為極端環境下的關鍵控制元件，其密封結構設計需兼顧防水性能、操作可靠性及長期穩定性。以下從結構創新、材料選擇與驗證方法三方面展開技術解析。

一、多層密封結構設計，采用“彈性體+機械卡扣+動態密封”的三重防護體系：彈性體密封：在開關底座與蓋板間嵌入硅膠密封圈，通過過盈配合實現靜態密封。例如，某專利設計采用“十”字形截面密封圈，其接觸面積較傳統O型圈提升30%，在1米水深壓力下仍能保持形變恢復率≥95%。機械卡扣固定：通過外殼側壁的折邊分叉結構與底板扣合部形成“擁抱式”固定，防止振動導致的密封失效。測試數據顯示，該結構在10G振動環境下，密封圈壓縮量變化率＜5%。動態密封補償：針對撥動桿運動部位，設計雙層密封結構：內層采用氟橡膠唇形密封圈抵消摩擦磨損，外層通過聚四氟乙烯伸縮膜包裹撥動桿，實現全行程防水。某石化廠應用案例表明，該設計在-40℃至+85℃溫度循環測試中，連續1000次操作后仍保持IP68防護等級。

二、關鍵材料選型，密封材料：優先選用氟橡膠（FKM）與硅膠（VMQ）復合結構，前者耐高溫（200℃）與化學腐蝕，后者提供低溫彈性（-60℃）。結構材料：底座采用不銹鋼316L，其抗鹽霧腐蝕性能較鋁合金提升3倍；撥動桿表面鍍硬鉻處理，耐磨性達HRC60以上。

三、嚴苛環境驗證，IP68測試：將開關浸入10米水深（模擬極端壓力），持續72小時后檢測絕緣電阻＞100MΩ，接觸電阻變化率＜10%。耐久性測試：通過10萬次撥動循環試驗，驗證密封圈無割裂、撥動桿無卡滯，且防水性能不衰減?；瘜W(xué)兼容性測試：在5% NaCl溶液、10% H?SO?溶液中浸泡168小時后，外殼無腐蝕、觸點無氧化。

四、應用場景拓展，該設計已成功應用于海洋探測設備、化工控制柜等場景。例如，某深海探測器采用此開關實現-4000米水壓下的可靠操作，其密封結構壽命達15年，較傳統產品提升3倍。未來，隨著磁性觸發技術與自修復材料的引入，IP68級撥碼開關將向“無接觸、長壽命、智能化”方向演進。
